Parmi les nombreuses lames remarquables que l’on trouve à travers le monde, le katana japonais se distingue par sa réputation légendaire d’avoir atteint ce que l’on décrit souvent comme la trinité parfaite des performances : « incassable, indéformable et d’un tranchant rasoir ».

Mais pourquoi seul le katana japonais a-t-il réussi à atteindre cet équilibre extraordinaire ?

Lorsque l’on compare le katana aux autres épées historiques du monde entier, une différence frappante apparaît immédiatement : alors que la plupart des épées ont une lame droite, seul le katana japonais présente une courbure distincte.

Il s’avère que cette courbe subtile mais élégante est la clé des performances supérieures du katana.

Dans cet article, nous explorons la fonction cachée de la courbure du katana — une innovation si raffinée qu’elle ne peut être décrite que comme un miracle de l’artisanat.

Pourquoi le Katana Peut-il Véritablement Être « Incassable, Indéformable et Tranchant » ?

L’expression « incassable et indéformable » semble idéale — surtout pour une arme. Pourtant, dans le monde de la science des matériaux, ces deux qualités sont généralement considérées comme contradictoires.

En effet, plus un acier devient dur, plus il résiste à la déformation — mais en même temps, il devient plus fragile et sujet à la rupture. À l’inverse, augmenter sa ténacité pour éviter la casse entraîne généralement un matériau qui se déforme plus facilement.

Comment les anciens forgerons japonais ont-ils donc accompli ce qui semble défier la nature même de l’acier ?

La réponse réside dans leur utilisation ingénieuse de la combinaison de matériaux et du contrôle précis des vitesses de refroidissement — des techniques perfectionnées au fil de siècles d’artisanat.

Examinons chacun de ces éléments.

La Combinaison des Matériaux

Une Fusion Harmonieuse d’Acier Dur et d’Acier Doux

L’une des techniques clés qui rendent possibles les qualités contradictoires d’« incassable et indéformable » est la combinaison stratégique de différents types d’acier.

Dans la fabrication traditionnelle du sabre japonais, le cœur de la lame — appelé shingane — est forgé dans un acier plus doux et plus ductile. Ce cœur intérieur est ensuite enveloppé d’une enveloppe extérieure en acier dur appelée kawagane, qui confère le tranchant nécessaire et la résistance à l’usure.

En combinant un intérieur résistant et un extérieur dur, le sabre atteint un équilibre parfait entre souplesse et puissance de coupe.

Cette méthode sophistiquée est connue sous le nom de tsukurikomi, ou composition structurelle, et représente l’une des techniques métallurgiques les plus raffinées de l’artisanat traditionnel japonais.

Trier l’Acier par Dureté

Comment l’acier dur et l’acier doux sont-ils exactement séparés à partir d’un même bloc de tamahagane ?

La dureté de l’acier est influencée par sa teneur en carbone. Une teneur plus élevée en carbone produit un acier plus dur, tandis qu’une teneur plus faible le rend plus doux. Cette différence est utilisée pour trier l’acier en fonction de sa fragilité : l’acier plus dur, riche en carbone, a tendance à se fissurer plus facilement.

Tout d’abord, le tamahagane est chauffé et martelé en plaques minces de quelques millimètres d’épaisseur. Ensuite, en refroidissant rapidement ces plaques dans l’eau — un procédé appelé trempe — les sections à haute teneur en carbone, plus dures, se fissurent et se fragmentent naturellement.

Ensuite, le forgeron martèle les fragments d’acier avec un petit maillet : les pièces qui se fissurent sont identifiées comme de l’acier dur à haute teneur en carbone, destiné à l’enveloppe extérieure, le kawagane ; les pièces qui restent intactes sont de l’acier plus doux à faible teneur en carbone, désigné pour le cœur, le shingane.

Grâce à ce processus de tri minutieux, la combinaison idéale d’acier dur et d’acier doux est obtenue pour forger un katana exceptionnel.

L’Importance du Forgeage Répété

L’acier subit ensuite un processus appelé forgeage répété. L’acier est chauffé et aplati au marteau, puis entaillé et replié à de nombreuses reprises.

Ce processus élimine les impuretés qui causent la fragilité et ajuste également la teneur en carbone. En général, la teneur en carbone diminue à chaque cycle de pliage et de forgeage.

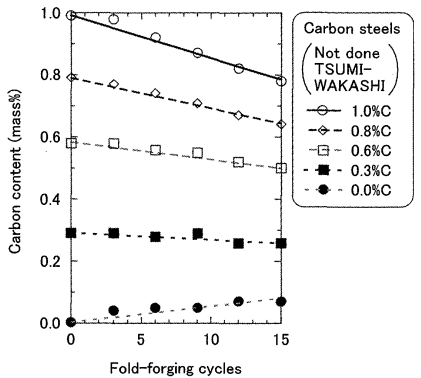

Cette figure montre comment la teneur en carbone évolue après un forgeage répété d’aciers au carbone avec des teneurs initiales de 0 %, 0,3 %, 0,6 %, 0,8 % et 1,0 %.

À l’exception de l’acier à 0 % de carbone, on observe quantitativement que la teneur en carbone diminue progressivement à mesure que le nombre de cycles de forgeage augmente.

Les anciens forgerons utilisaient habilement cette caractéristique pour réguler la teneur en carbone. De plus, avec un forgeage continu, l’acier forme des couches distinctes.

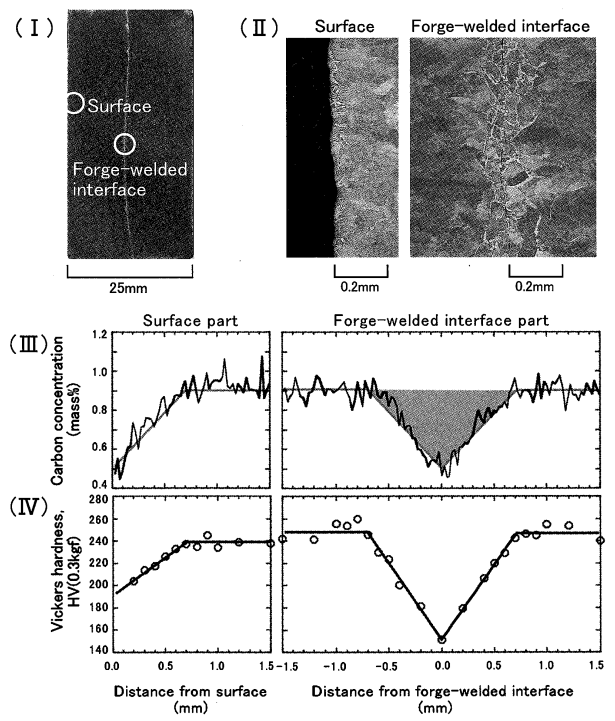

En se concentrant sur ces structures en couches, les résultats suivants concernant la teneur en carbone et la dureté ont été obtenus.

Le graphique (III) montre la teneur en carbone, révélant qu’elle diminue en surface et dans les couches de pliage de l’acier.

Le graphique (IV) présente ensuite les mesures de dureté à l’aide du test de dureté Vickers. Il existe une forte corrélation avec le graphique (III), confirmant que les zones à teneur en carbone réduite sont plus douces.

À l’époque, mesurer précisément la teneur en carbone était impossible, et encore plus pendant le processus de forgeage. Les forgerons s’appuyaient sur un savoir empirique pour ajuster habilement les niveaux de carbone et atteindre la dureté idéale — un exploit véritablement remarquable.

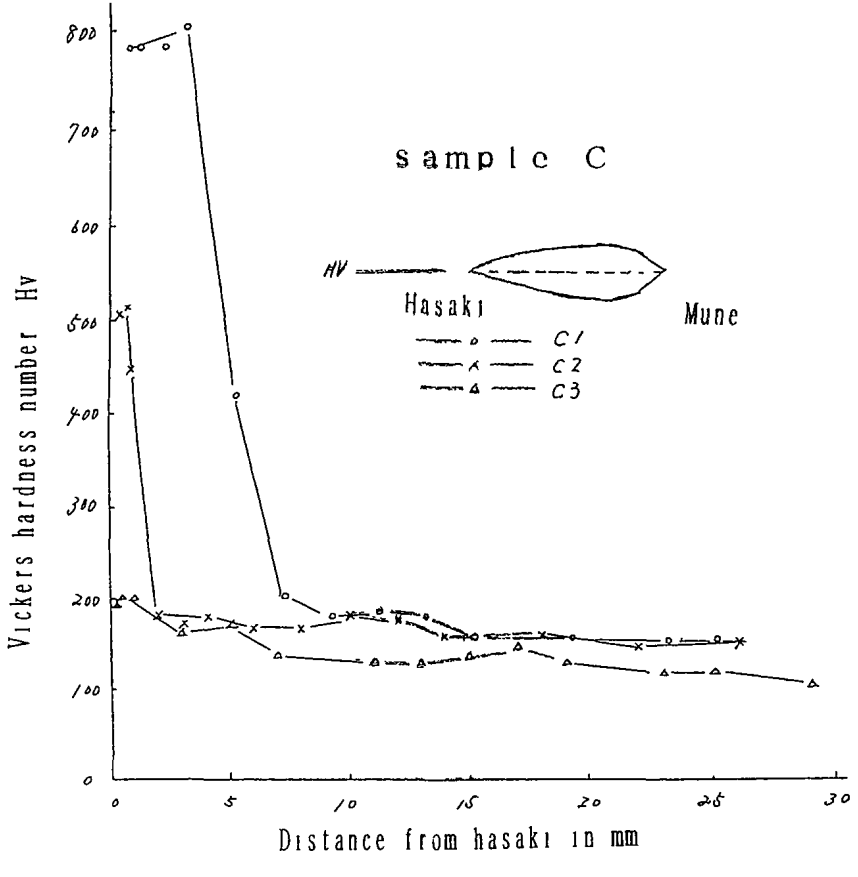

Lors de la mesure de la dureté d’un katana fini, les résultats suivants ont été obtenus :

Le côté gauche du schéma correspond au tranchant, et le côté droit au dos de la lame. Il montre que le tranchant est dur, se ramollissant progressivement vers le dos.

Cela confirme que le katana est fabriqué en combinant habilement des matériaux de différents niveaux de dureté.

Examinons maintenant l’autre facteur clé à l’origine du caractère « ni cassure, ni déformation » du katana : le contrôle de la vitesse de refroidissement.

Le Contrôle de la Vitesse de Refroidissement lors de la Trempe

Qu’est-ce que la Trempe ?

Une fois le processus de construction (connu sous le nom de tsukurikomi) terminé — combinant le kawagane dur (acier extérieur) et le shingane doux (acier du cœur), chauffés et martelés pour donner la forme d’un katana — le sabre subit une étape cruciale appelée trempe.

Dans ce processus, le katana, chauffé à environ 800 °C, est refroidi rapidement en étant plongé dans l’eau. Ce refroidissement soudain transforme la structure interne de l’acier, conférant à la lame les caractéristiques physiques spécifiques requises pour un sabre japonais fonctionnel et durable.

Comment l’Acier se Transforme avec la Température

L’acier subit des transformations structurelles en fonction de sa température.

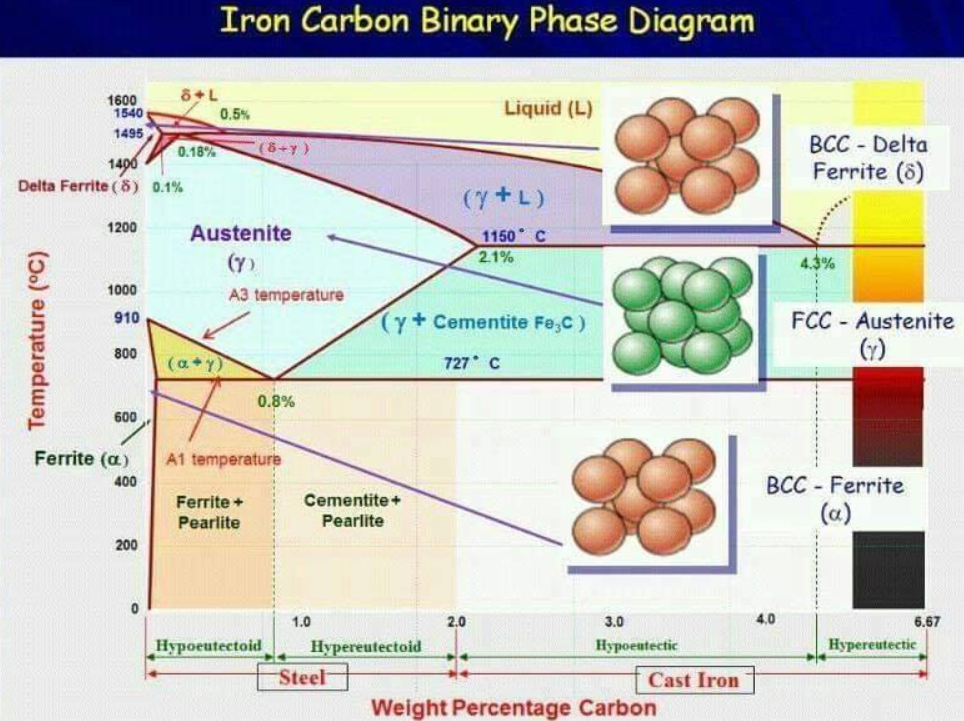

À température ambiante, si la teneur en carbone est inférieure à 0,765 %, la microstructure est composée de ferrite + perlite. Lorsque la teneur en carbone dépasse 0,765 %, la structure devient perlite + cémentite. La ferrite contient très peu de carbone et constitue une phase douce et facilement déformable.

Lorsque l’acier est chauffé au-delà de 727 °C, une nouvelle phase connue sous le nom d’austénite apparaît. Cette structure peut dissoudre jusqu’à 2 % de carbone et n’existe pas à température ambiante.

Contrairement à la ferrite, dont la structure cristalline est cubique centrée (CC) et ne peut dissoudre qu’une faible quantité de carbone, l’austénite possède une structure cubique faces centrées (CFC), lui permettant de retenir une quantité de carbone nettement plus importante.

Lors du refroidissement de l’austénite et de sa retransformation en ferrite, l’excès de carbone qui ne peut être retenu dans le réseau CC est expulsé et se précipite sous forme de cémentite (carbure de fer).

Cependant, si l’austénite est refroidie rapidement, elle se transforme en une structure appelée martensite. Dans ce processus de refroidissement rapide, les atomes de carbone se trouvent piégés dans un réseau CC sursaturé, déformant la structure cristalline. C’est cette déformation qui confère à la martensite sa dureté exceptionnelle.

Cette dureté de la martensite est précisément ce que l’on cherche à exploiter pour le tranchant du katana. Il est donc nécessaire de refroidir rapidement uniquement le tranchant pour former de la martensite, tandis que le reste de la lame refroidit plus lentement. Mais comment un tel contrôle précis est-il possible ?

Contrôler la Vitesse de Refroidissement

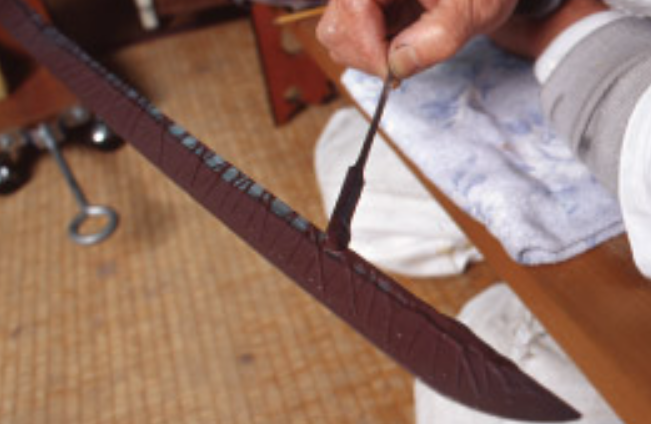

Lors du processus de trempe d’un katana japonais, un mélange d’argile spécial appelé yaki-ba-tsuchi — une combinaison d’argile, de poudre de charbon de bois et d’autres matériaux — est appliqué sur la lame avant qu’elle ne soit chauffée puis refroidie dans l’eau.

En appliquant une couche plus fine de ce mélange sur le tranchant, destiné à devenir plus dur, et une couche plus épaisse sur le reste de la lame, les artisans sont en mesure de contrôler la vitesse de refroidissement des différentes parties du sabre.

Cette application d’argile ne régule pas seulement la vitesse de refroidissement de chaque partie, mais détermine également la forme du hamon — la ligne de trempe qui apparaît sur la lame après la trempe. Ainsi, l’utilisation du yaki-ba-tsuchi est cruciale tant sur le plan fonctionnel qu’esthétique, conférant à chaque sabre son caractère et ses performances uniques.

Que Signifie la Courbure Unique du Katana ?

Un Sous-Produit du Refroidissement Contrôlé ?

On dit souvent que le katana japonais est la seule arme blanche au monde fabriquée à partir de matériaux en couches et présentant une courbure distincte. Pourquoi le katana possède-t-il donc cette courbe unique ?

En réalité, la courbure est considérée comme un sous-produit du processus de trempe évoqué précédemment.

Comme nous l’avons vu, le tranchant de la lame est refroidi rapidement, ce qui le transforme en martensite, tandis que le dos (mune) refroidit plus lentement, donnant naissance à des structures comme la perlite, la cémentite et la ferrite. La martensite ayant un volume spécifique plus grand que ces autres structures, la lame se courbe naturellement vers le dos lors du refroidissement.

En (a), une couche mince de yaki-ba-tsuchi est appliquée sur le tranchant de la lame, provoquant un refroidissement rapide et une transformation martensitique. Cette transformation entraîne une expansion, donnant lieu à la courbure caractéristique vers le dos, comme illustré en (b). C’est ainsi que se forme la courbe unique du katana.

Il existe diverses théories concernant l’origine de cette courbure, mais un élément de preuve notable vient appuyer la théorie de l’expansion martensitique : lorsqu’un spécimen en acier inoxydable austénitique en forme de katana (qui ne subit pas de transformation martensitique) a été trempé, aucune courbure n’est apparue. Cela renforce considérablement l’idée que la courbure du katana résulte de la transformation martensitique et de l’expansion volumique qui lui est associée.

La Courbure Renforce la Ténacité

La courbure du katana n’est pas simplement un sous-produit du processus de trempe — elle contribue également à la résistance mécanique de la lame.

Lorsque le tranchant de la lame se dilate sous l’effet de la transformation martensitique, il est contraint par le dos (qui ne se dilate pas autant). Cette contrainte force le tranchant à se courber vers l’extérieur, créant la courbure caractéristique et induisant une contrainte résiduelle de compression significative dans le tranchant.

Cette contrainte de compression s’étend sur toute la surface de la lame, renforçant la ténacité du katana. La ténacité désigne la résistance du métal à la fissuration ou à la fracture sous l’effet de forces extérieures — une qualité essentielle pour garantir que la lame ne se casse ni ne se déforme facilement.

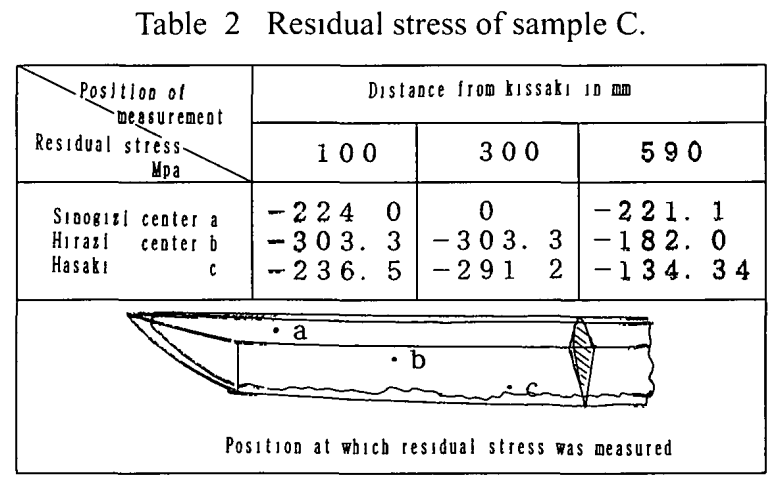

Voici les résultats expérimentaux mesurant les contraintes résiduelles dans un katana japonais :

Bien que la mesure au point situé à 300 mm de la pointe (kissaki) ait révélé une contrainte résiduelle de compression étonnamment faible, le reste de la lame présentait uniformément une contrainte de compression sur toute sa surface.

Cette contrainte résiduelle de compression, induite par la courbure, est un autre facteur déterminant qui permet au katana d’atteindre sa combinaison légendaire de souplesse et de résistance à la rupture — réalisant véritablement l’idéal d’une lame qui « ne se déforme pas, ne se casse pas et coupe bien ».

La Courbure Améliore Aussi les Performances de Coupe !?

Mais attendez — les avantages de la courbure ne s’arrêtent pas là. De façon remarquable, la courbure d’un katana japonais contribue également directement à ses performances de coupe.

Lors de la découpe d’un matériau, intégrer un mouvement de traction ou de glissement — appelé hikikiri en japonais — facilite considérablement la coupe. (Si vous souhaitez en savoir plus sur la science du tranchant lui-même, nous vous invitons à lire notre article détaillé sur Le Mystère du Tranchant du Katana Authentique.)

Grâce à sa courbure, le katana facilite naturellement cette coupe par traction de façon bien plus efficace qu’une lame droite. En résumé, le tranchant de renommée mondiale du katana japonais est en partie dû à sa courbure.

D’un point de vue pratique, la courbure du katana permet également un dégainage rapide suivi d’une coupe en un seul mouvement fluide — un avantage décisif au combat. Imaginez un guerrier à cheval ou un duel entre samouraïs : un seul coup décisif tiré directement du fourreau pouvait en déterminer l’issue. La courbure du katana rend un tel geste non seulement possible, mais naturel et efficace.

En aparté, l’auteur est fan du manga de samouraïs japonais Kenshin le Vagabond, dont la technique ultime du protagoniste est un puissant battōjutsu (technique de dégainage) lancé directement depuis le fourreau. Je ne peux m’empêcher de me demander si les véritables samouraïs de l’histoire s’appuyaient eux aussi sur de tels coups décisifs et foudroyants dans les moments de combat crucial.

L’intelligence et le savoir-faire intégrés dans le katana japonais sont tout simplement stupéfiants — des combinaisons de matériaux et du contrôle précis des vitesses de refroidissement, à la courbure structurelle qui renforce à la fois la ténacité et le tranchant, jusqu’aux techniques de combat qui tirent pleinement parti de sa forme unique.

Le katana japonais est véritablement un miracle de la métallurgie et du design martial. Je suis impatient de continuer à explorer le monde fascinant du sabre japonais — un trésor culturel et martial que l’on ne trouve nulle part ailleurs dans le monde.

Références

Naohiko Sasaki and Tadashi Momono(2007). Changes in Carbon Content of Materials of the Japanese Sword under Traditional Forging Process

Hideo Hoshi and Minoru sasaki (2007). Metallurgical Research on Japanese Swords – Focusing on Swords for Practical Use –

Kyozo Arimoto(2017). Changes in Research on the Curvature Phenomenon of Japanese Swords

Takuya Oba(2019). Metal Crystallography from Viewpoint of Tatara

STUDYMETA.COM
