Le katana japonais est souvent décrit comme la seule lame au monde à réaliser véritablement le triptyque idéal : incassable, indéformable et d’un tranchant rasoir.

Comment cela est-il possible ? De nombreux experts pointent la courbure caractéristique du katana. Mais sous cette forme élégante se cache un processus d’une complexité stupéfiante, mêlant la combinaison de matériaux de différentes duretés et le contrôle précis des vitesses de refroidissement lors du traitement thermique. Ces techniques combinées donnent naissance à une lame d’une tranchant et d’une durabilité exceptionnels — sans équivalent ailleurs dans le monde.

Pour plus de détails sur le rôle fonctionnel de la courbure, consultez notre article précédent :

La Courbure et Ses Raisons : La Fonction Cachée de la Forme du Katana Authentique

Qu’un tel exploit artisanal ait pu être accompli sans équipement moderne relève du prodige.

Dans cet article, nous plongeons dans la structure métallurgique interne de la lame pour révéler ce qui se passe réellement à l’échelle microscopique, résultat de ce processus de fabrication extraordinaire.

La Métallurgie des Lames à Travers les Couteaux de Cuisine Japonais

Comparaison des Structures de Couteaux

L’artisanat du sabre japonais perdure jusqu’à nos jours. Par exemple, alors que les couteaux de cuisine occidentaux sont généralement fabriqués à partir d’un seul type d’acier, de nombreux couteaux japonais sont soigneusement forgés en combinant différents matériaux.

Le principe des couteaux japonais suit la même logique que le katana : un cœur en acier doux confère la ténacité, tandis qu’un tranchant en acier dur garantit la netteté et les performances de coupe.

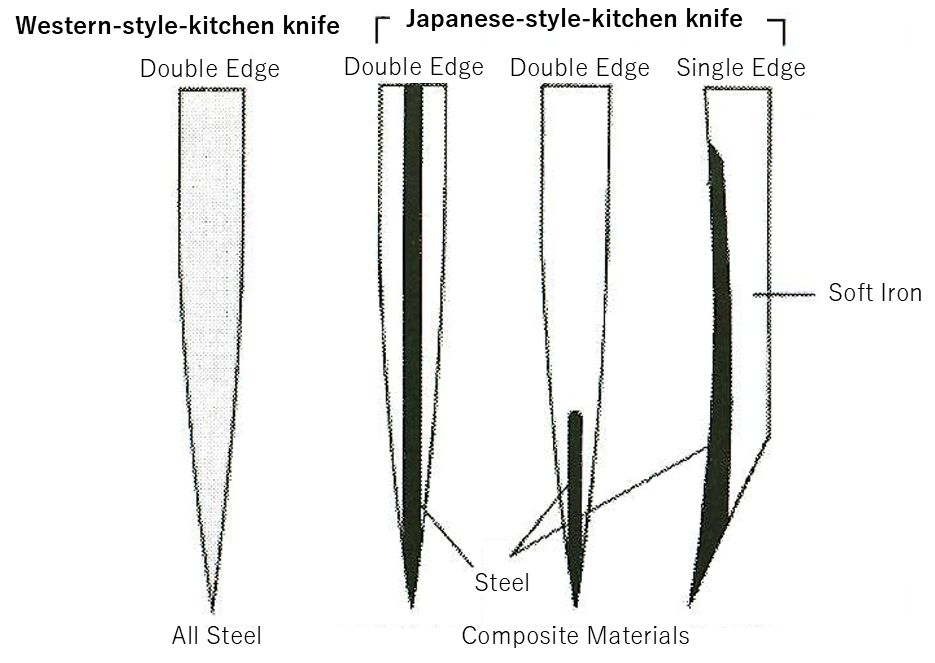

Comme illustré ici, les couteaux occidentaux sont généralement fabriqués à partir d’une pièce d’acier uniforme. En revanche, les couteaux japonais se déclinent en plusieurs configurations en couches :

• laminés en trois couches avec du fer doux et de l’acier dur,
• un corps en fer doux avec un tranchant en acier,
• ou des corps en fer doux avec de l’acier dur appliqué d’un seul côté.

Ces variantes témoignent d’une profonde tradition de savoir-faire métallurgique, visant à atteindre un équilibre idéal entre résistance, tranchant et résilience.

Analyse Microstructurale d’un Couteau de Cuisine Japonais

Examinons maintenant de plus près la structure interne d’un couteau de cuisine japonais observé au microscope. Dans cette étude, un deba bōchō a été utilisé, l’un des types de couteaux japonais à biseau simple les plus répandus.

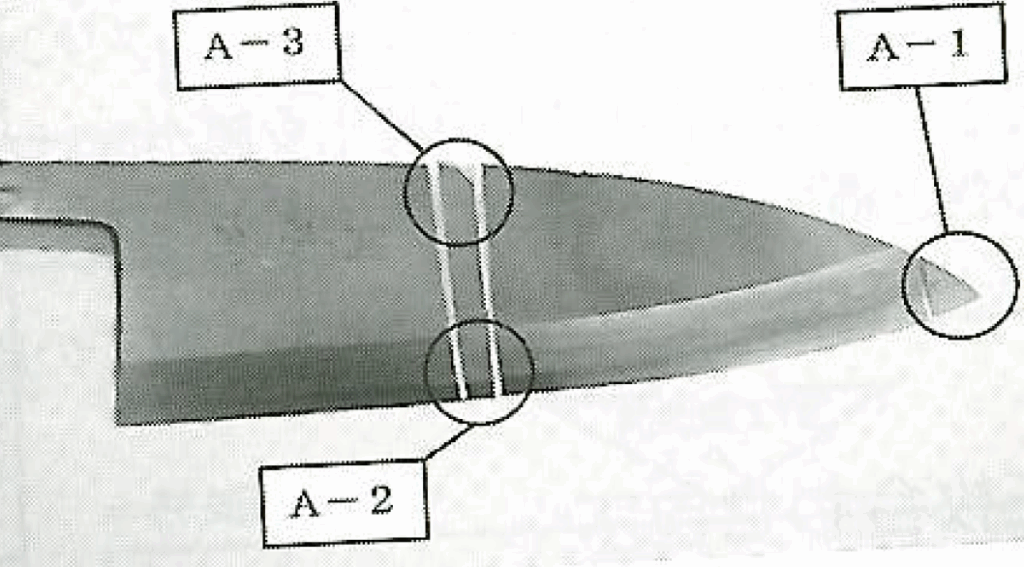

Des échantillons ont été prélevés à la fois au centre de la lame et à la pointe (kissaki) pour analyse.

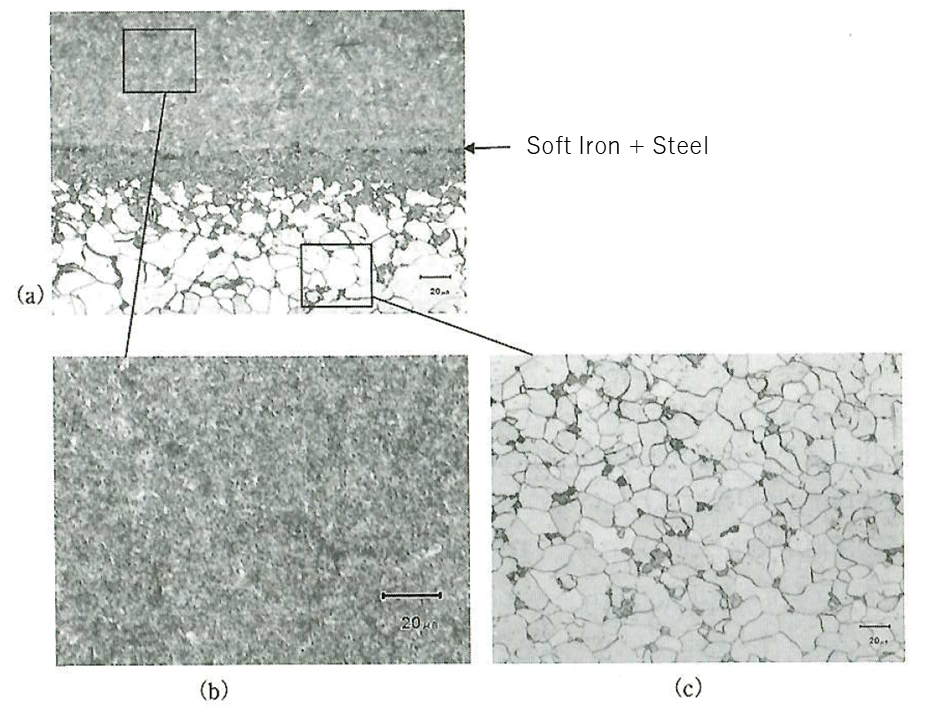

Cette image montre une vue microscopique (grossissement 500x) de l’échantillon prélevé à la pointe de la lame.

Sur la photo (a), on distingue clairement deux régions distinctes : la section supérieure en acier dur et la section inférieure en fer doux.

La photo (b) est une vue agrandie de la zone en acier dur. La teneur en carbone y est d’environ 1,1–1,3 %, et la phase principale est la martensite.

La photo (c) montre la zone en fer doux, qui présente une structure ferrite + perlite, la perlite représentant environ 5–8 % de la surface observée.

À l’interface entre l’acier et le fer doux, des carbures (probablement Fe₃C) sont visibles. Ceux-ci semblent résulter de la diffusion du carbone depuis l’acier à haute teneur en carbone vers le fer à faible teneur en carbone, créant un gradient de concentration en carbone. Cela a vraisemblablement conduit à une transformation martensitique partielle dans les zones proches de l’interface ferritique.

Forts de ces connaissances fondamentales sur les couteaux de cuisine japonais, nous nous tournons maintenant vers le katana lui-même. Comme le veut la tradition, est-il vraiment fabriqué par combinaison de différents matériaux et contrôle des vitesses de refroidissement ? Examinons la structure interne du katana pour voir ce que révèlent les données.

Analyse de la Microstructure du Katana Japonais

Analyse Structurelle de Quatre Sabres Japonais

Examinons maintenant la macrostructure et la microstructure de katanas authentiques. Cette étude a analysé la composition interne des quatre katanas suivants :

Forgeron	Année de forge	Distance depuis le hamachi (mm)	Notes
備州長舩政光/Bishū Osafune Masamitsu	1382	30	Très poli ; une partie du shingane (acier du cœur) est exposée
近江大掾藤原忠廣/Ōmi Daijō Fujiwara Tadahiro	1678	190	Classé Ō-wazamono (tranchant exceptionnel)
奥和泉守忠重/Oku Izumi no Kami Tadashige	1657~1720	90	Classé Ryō-wazamono (très tranchant)
平安城藤原國継/Heianjō Fujiwara Kunitsugu	1656	200	Reconnu pour un motif de grain grossier

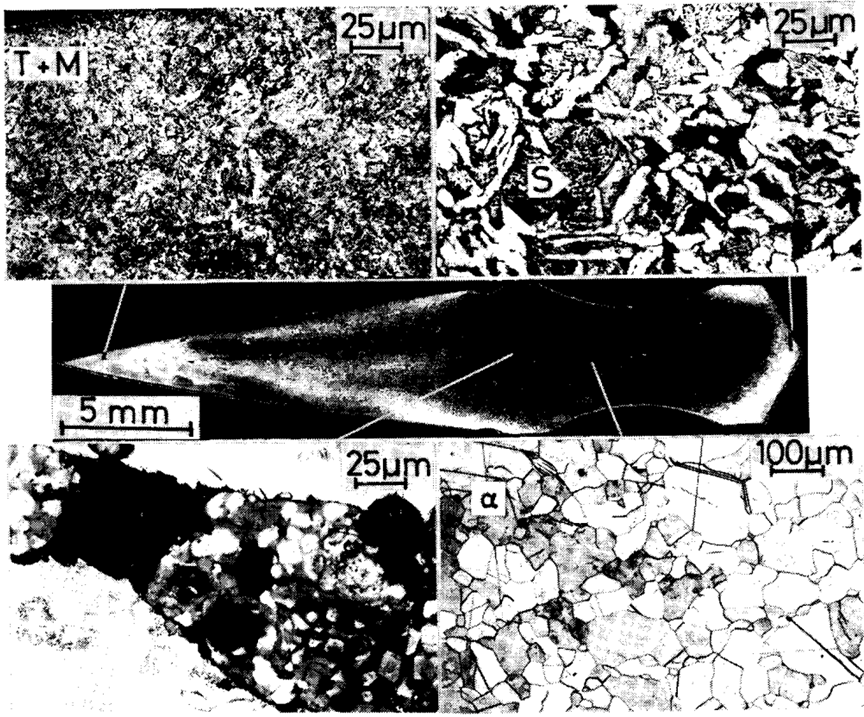

Masamitsu — Macro et Microstructure& Microstructure

T = Troostite

M = Martensite

S = Sorbite

α = Ferrite

Le tranchant est composé de martensite, qui se transforme en une région de troostite + martensite, pour finalement devenir riche en ferrite plus profondément dans la lame. Dans le cœur (shingane), on observe très peu de perlite, ce qui indique une composition à faible teneur en carbone. Vers le dos (mune), la structure revient à une phase à haute teneur en carbone, présentant un mélange de ferrite et de sorbite.

Cette structure — tranchant martensitique, cœur ferritique et dos composé de ferrite et de sorbite — est un exemple classique de la conception métallurgique traditionnelle du katana japonais.

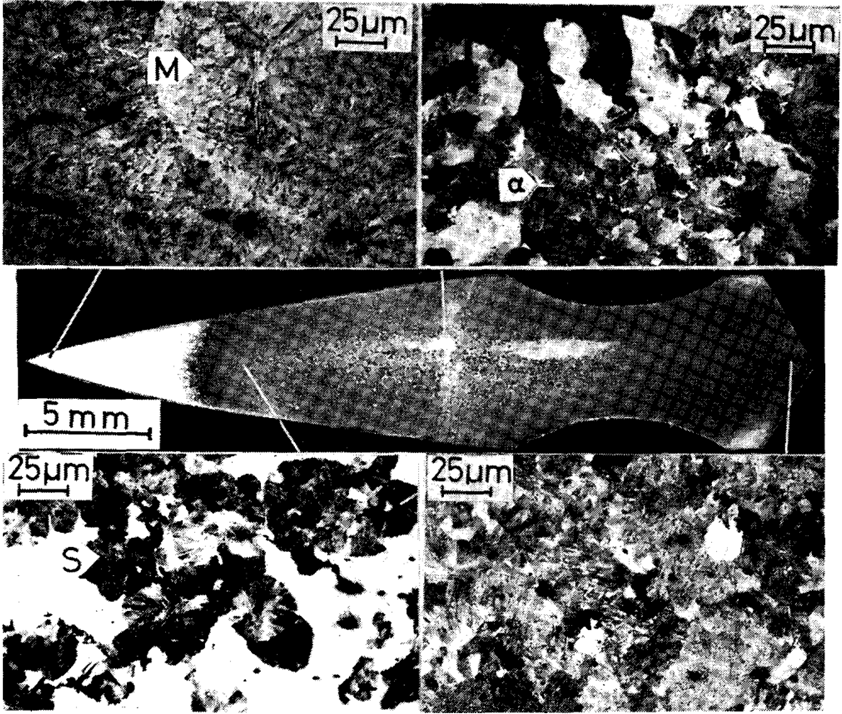

Tadahiro — Macro et Microstructure

La zone du tranchant présente de la martensite, les flancs de la troostite, le cœur est composé de ferrite, et le dos est constitué de sorbite.

Cette séparation bien définie constitue un exemple classique de structure idéale de katana.

Tadashige — Macro et Microstructure

Si la zone du tranchant est composée de martensite, sa structure aciculaire est plus grossière que celle des autres sabres. En dessous se trouve de la sorbite, et dans la macrostructure, une zone blanche est visible près du centre, correspondant probablement à de la perlite contenant de la ferrite disséminée.

Une fois de plus, la structure évolue d’un tranchant martensitique dur vers un dos sorbitique plus doux — illustrant le gradient de dureté bien équilibré typique du sabre japonais.

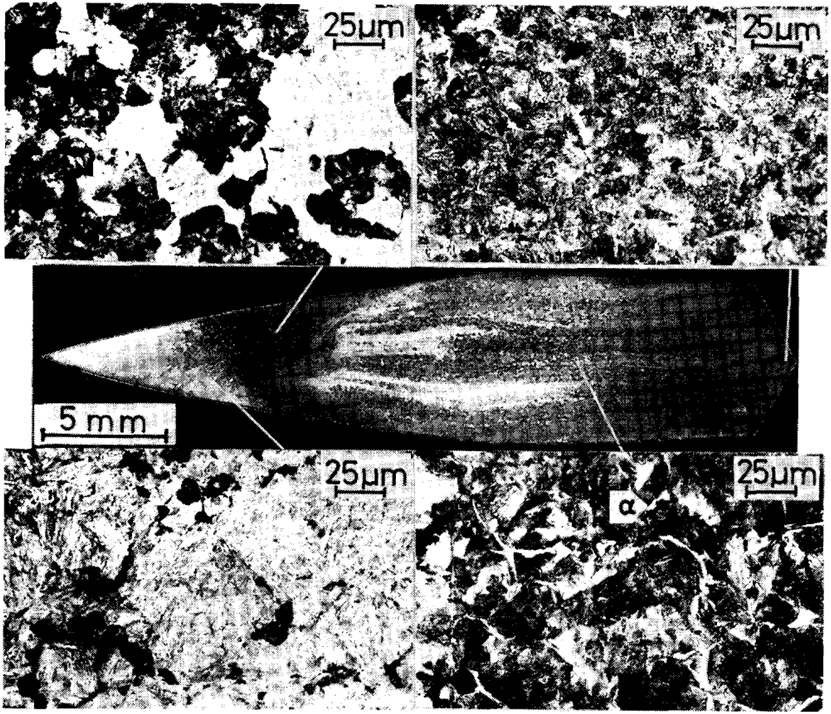

Kunitsugu — Macro et Microstructure

La macrostructure révèle une zone sombre près du tranchant riche en troostite, mais aucune modification structurelle significative n’a été observée de part et d’autre de cette zone. Dans l’ensemble, l’acier semble être à haute teneur en carbone, avec un centre présentant une structure perlitique contenant un peu de ferrite, tandis que le dos est totalement dépourvu de ferrite.

Dans ce cas, le gradient typique de structure et de dureté du tranchant vers le dos caractéristique de la plupart des sabres japonais n’a pas été observé.

Nous avons jusqu’ici examiné la structure interne du katana japonais.

Nous allons maintenant explorer la teneur en carbone et sa variation à travers la lame.

Distribution de la Teneur en Carbone et de la Dureté dans les Différentes Sections du Katana

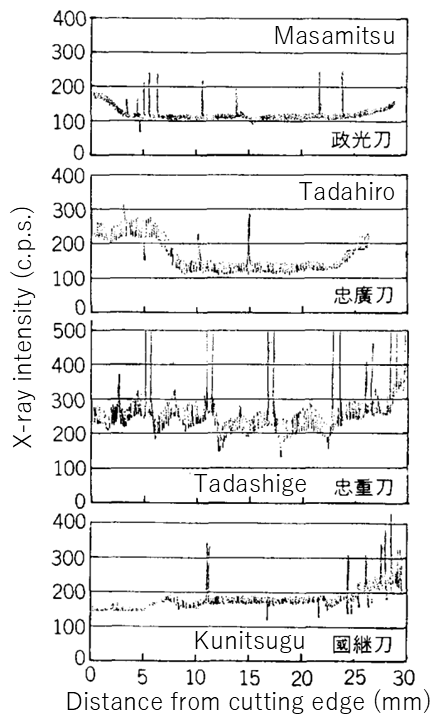

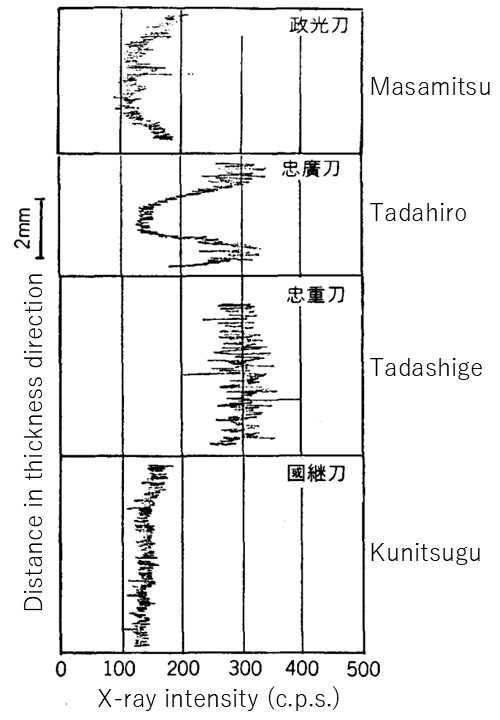

Pour analyser la teneur en carbone dans les différentes parties de chaque sabre, une analyse par rayons X a été réalisée. Étant donné qu’une intensité de rayons X plus élevée correspond à une teneur en carbone plus importante, cette méthode permet de visualiser la distribution du carbone à travers la lame.

Les résultats sont résumés ci-dessous :

Masamitsu

Tranchant (hagane) : ~170 cps

Cœur (shingane) : ~110 cps

Dos (mune) : ~150 cps

Dans l’ensemble, Masamitsu présente une composition à faible teneur en carbone par rapport aux autres sabres. La couche de tranchant à haute teneur en carbone ne s’étend que sur 2–3 mm depuis la pointe de la lame, ce qui est relativement court. Cependant, structurellement, il illustre clairement la conception classique du sabre japonais, dans laquelle un cœur doux est enveloppé d’un acier plus dur au niveau du tranchant et du dos.

Tadahiro

Tranchant : ~250 cps

Cœur : ~125 cps

Dos : ~200 cps

Chaque région est clairement différenciée, et l’enveloppe extérieure présente une teneur en carbone particulièrement élevée. La couche du tranchant s’étend sur environ 6 mm, ce qui est notablement épais.

Ce sabre est un exemple idéal de la construction traditionnelle du katana, avec un cœur doux protégé par un acier extérieur plus dur — exemplaire pour comprendre les principes métallurgiques des sabres japonais.

Tadashige

Ce sabre présente une teneur en carbone uniformément élevée sur l’ensemble de la lame, avec des variations minimales entre le tranchant et le cœur.

De plus, des fluctuations répétitives des niveaux de carbone apparaissent tous les 2–3 mm, qui correspondent vraisemblablement aux traces du forgeage répété par repliement (orikaeshi-tanren).

Kunitsugu

La teneur en carbone augmente vers le dos, mais aucune différence significative de teneur en carbone n’est observée entre le cœur et l’enveloppe extérieure.

Cela suggère une structure qui s’écarte de la méthode japonaise traditionnelle de combinaison d’aciers doux et durs.

Forgé à la Perfection : La Science Cachée du Katana

Le katana japonais est le fruit d’un processus de fabrication d’une sophistication remarquable — combinant plusieurs types d’acier avec un contrôle précis des vitesses de refroidissement.

Grâce à ce processus, le tranchant de la lame se transforme en martensite, tandis que le dos développe des structures telles que la perlite, la cémentite et la ferrite. Cette microstructure complexe est ce qui permet au katana d’atteindre le triptyque légendaire : incassable, indéformable et d’un tranchant rasoir — une combinaison sans égale dans aucune autre lame au monde.

La question s’est longtemps posée : Le produit fini reflète-t-il véritablement cette structure attendue ?

Grâce à cette analyse, nous avons pu confirmer que, en effet, le tranchant de la lame est composé de martensite, tandis que le dos présente de la perlite, de la cémentite et de la ferrite — exactement ce que les techniques traditionnelles de forge cherchent à obtenir.

L’analyse de la distribution du carbone a en outre révélé que des sabres comme Masamitsu et Tadahiro illustrent clairement une structure composite, avec un cœur à faible teneur en carbone enveloppé de couches extérieures et de tranchant à haute teneur en carbone — un exemple emblématique de la construction classique du katana.

Tadashige, en revanche, semble être fabriqué à partir de couches d’acier à haute et basse teneur en carbone repliées alternativement — une technique qui rappelle l’acier de Damas. Bien que la méthode diffère légèrement, la structure obtenue reste dans les normes attendues d’une lame japonaise de haute qualité.

Kunitsugu, quant à lui, présente un profil unique : la teneur en carbone augmente vers le dos, et il n’existe pas de distinction claire des niveaux de carbone entre le cœur et les couches extérieures. Cela suggère une microstructure qui s’écarte des attentes traditionnelles — bien entendu, ce résultat ne s’applique qu’à ce sabre en particulier, et chaque katana doit être considéré individuellement.

Pour les passionnés de sabres japonais, il serait fascinant d’examiner la structure interne de chaque lame lors de l’appréciation.

Bien entendu, il n’est pas envisageable de sectionner de tels artefacts précieux à des fins scientifiques. Mais l’une des plus grandes joies de la collection et de l’admiration des katanas réside peut-être dans ce sentiment d’émerveillement — cette question :

« Que se passe-t-il peut-être à l’intérieur de cette lame ? »

Dans ce mystère réside une part de l’attrait indéfectible du katana.

Références

Toshio Kato, Kentaro Asakura(2013). 刃物あれこれ

Tsuneo Takahashi, Takeshi Murakami, Senri Okada and Norihisa Fujii(1985). Discovering New Aspects in a Japanese Sword
