Unter den vielen bemerkenswerten Klingen der Welt steht das japanische Katana allein mit seinem legendären Ruf, das zu erreichen, was oft als die perfekte Dreifaltigkeit der Leistung beschrieben wird: „unzerbrechlich, unverbiegbar und messerscharf.”

Aber warum hat nur das japanische Katana dieses außergewöhnliche Gleichgewicht erreicht?

Wenn wir das Katana mit anderen historischen Schwertern aus aller Welt vergleichen, wird ein auffälliger Unterschied sofort deutlich: Während die meisten Schwerter gerade Klingen haben, weist nur das japanische Katana eine ausgeprägte Krümmung auf.

Es stellt sich heraus, dass diese subtile, aber elegante Kurve der Schlüssel zur überlegenen Leistung des Katana ist.

In diesem Artikel erkunden wir die verborgene Funktion hinter der Krümmung des Katana – eine Innovation, die so verfeinert ist, dass sie nur als Wunder der Handwerkskunst beschrieben werden kann.

Warum kann das Katana wirklich „unzerbrechlich, unverbiegbar und messerscharf” sein?

Der Ausdruck „unzerbrechlich und unverbiegbar” klingt ideal – besonders für eine Waffe. In der Werkstoffwissenschaft gelten diese beiden Eigenschaften jedoch im Allgemeinen als widersprüchlich.

Dies liegt daran, dass je härter ein Stück Stahl wird, desto widerstandsfähiger ist es gegen Verbiegen – aber gleichzeitig wird es spröder und neigt eher zum Brechen. Andererseits führt eine Erhöhung der Zähigkeit zur Verhinderung von Brüchen in der Regel zu einem Material, das sich leichter verbiegt.

Wie haben die alten japanischen Schwertschmiede also das geschafft, was der Natur des Stahls zu widersprechen scheint?

Die Antwort liegt in ihrer genialen Verwendung von Materialkombination und präziser Kontrolle der Abkühlraten – Techniken, die über Jahrhunderte der Handwerkskunst verfeinert wurden.

Lassen Sie uns jedes dieser Elemente der Reihe nach erkunden.

Materialkombination

Eine harmonische Verbindung von hartem und weichem Stahl

Eine der Schlüsseltechniken, die die widersprüchlichen Eigenschaften von „unzerbrechlich und unverbiegbar” ermöglichen, ist die strategische Kombination verschiedener Stahlarten.

Bei der traditionellen japanischen Schwertherstellung wird der Kern der Klinge – bekannt als Shingane – aus einem weicheren, duktileren Stahl geschmiedet. Dieser innere Kern wird dann von einer harten äußeren Stahlhülle namens Kawagane umhüllt, die die notwendige Schärfe und Verschleißfestigkeit bietet.

Durch die Kombination eines widerstandsfähigen Inneren mit einem harten Äußeren erreicht das Schwert ein perfektes Gleichgewicht zwischen Flexibilität und Schneidkraft.

Diese ausgeklügelte Methode ist als Tsukurikomi bekannt und stellt eine der verfeinertsten metallurgischen Techniken der traditionellen japanischen Handwerkskunst dar.

Stahl nach Härte sortieren

Wie genau werden der harte und der weiche Stahl aus demselben Stück Tamahagane-Stahl getrennt?

Die Härte von Stahl wird durch seinen Kohlenstoffgehalt beeinflusst. Höherer Kohlenstoffgehalt ergibt härteren Stahl, während niedrigerer Kohlenstoffgehalt den Stahl weicher macht. Dieser Unterschied wird genutzt, um den Stahl nach seiner Sprödigkeit zu sortieren: Härterer Stahl mit mehr Kohlenstoff neigt dazu, leichter zu reißen.

Zuerst wird der Tamahagane erhitzt und zu dünnen Platten von wenigen Millimetern Dicke gehämmert. Dann werden diese Platten durch schnelles Abkühlen in Wasser – ein Prozess namens Abschrecken – behandelt, wodurch die kohlenstoffreichen, harten Abschnitte natürlich reißen und auseinanderbrechen.

Anschließend hämmert der Schmied die Stahlstücke mit einem kleinen Hammer: Die Stücke, die reißen, werden als kohlenstoffreicher, harter Stahl für die äußere Hülle Kawagane identifiziert; die Stücke, die intakt bleiben, sind kohlenstoffärmerer, weicherer Stahl, der für den Kern Shingane bestimmt ist.

Durch diesen sorgfältigen Sortierprozess wird die ideale Kombination aus hartem und weichem Stahl für die Herstellung eines außergewöhnlichen Katana erreicht.

Die Bedeutung des wiederholten Schmiedens

Danach durchläuft der Stahl einen Prozess namens wiederholtes Schmieden. Der Stahl wird erhitzt und flach gehämmert, dann geritzt und wiederholt gefaltet.

Dieser Prozess entfernt Verunreinigungen, die Sprödigkeit verursachen, und passt auch den Kohlenstoffgehalt an. Im Allgemeinen nimmt der Kohlenstoffgehalt mit jedem Falt- und Schmiedezyklus ab.

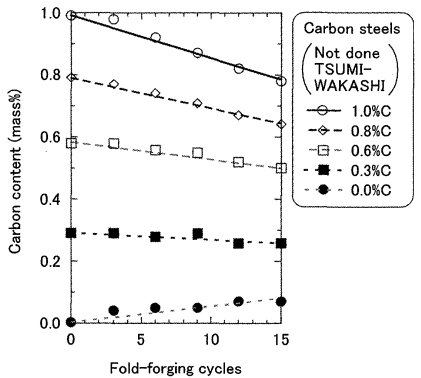

Diese Abbildung zeigt, wie sich der Kohlenstoffgehalt nach wiederholtem Schmieden von Kohlenstoffstahl mit anfänglichen Kohlenstoffanteilen von 0 %, 0,3 %, 0,6 %, 0,8 % und 1,0 % verändert.

Mit Ausnahme des 0 %-Kohlenstoffstahls ist quantitativ erkennbar, dass der Kohlenstoffgehalt mit zunehmender Anzahl von Schmiedezyklen progressiv abnimmt.

Alte Schwertschmiede nutzten diese Eigenschaft geschickt, um den Kohlenstoffgehalt zu regulieren. Darüber hinaus bildet der Stahl bei fortgesetztem Schmieden ausgeprägte Schichten.

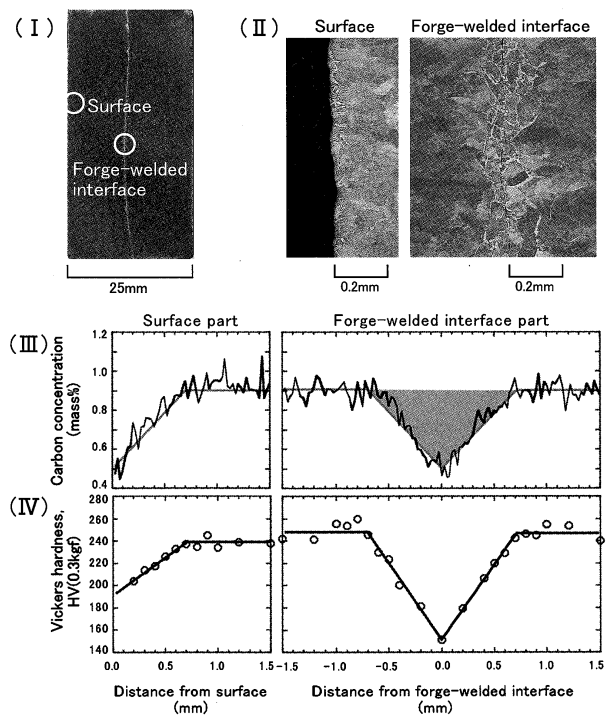

Mit Fokus auf diese Schichtstrukturen wurden folgende Ergebnisse zu Kohlenstoffgehalt und Härte erzielt。

Graph（III）zeigt den Kohlenstoffgehalt und offenbart, dass dieser an der Oberfläche und den Faltschichten des Stahls abnimmt.

Graph（IV）zeigt Härtemessungen mit dem Vickers-Härtetest. Es besteht eine starke Korrelation mit Graph（III）, was bestätigt, dass Bereiche mit reduziertem Kohlenstoffgehalt weicher sind.

Zu der Zeit war eine genaue Messung des Kohlenstoffgehalts unmöglich, geschweige denn während des Schmiedeprozesses. Schwertschmiede verließen sich auf empirisches Wissen, um den Kohlenstoffgehalt geschickt anzupassen und die ideale Härte zu erreichen – eine wahrhaft bemerkenswerte Leistung.

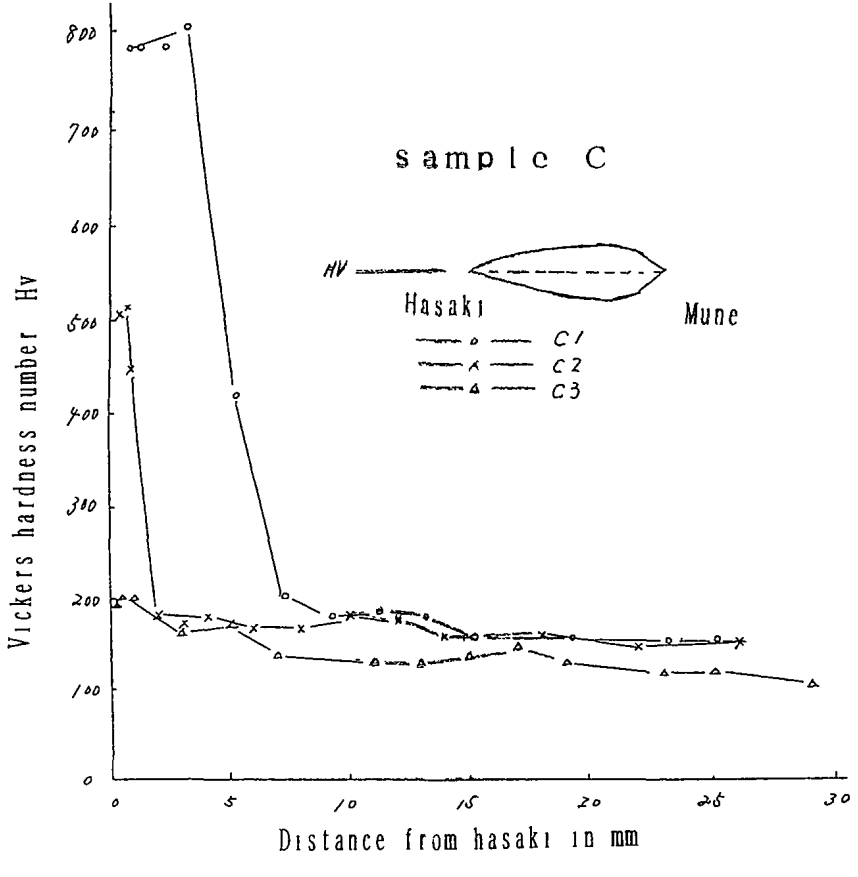

Bei der Messung der Härte eines tatsächlichen fertigen Katana wurden folgende Ergebnisse erzielt:

Die linke Seite des Diagramms entspricht der Schneidkante, die rechte Seite dem Rücken der Klinge. Es zeigt, dass die Kante hart ist und sich zum Rücken hin allmählich erweicht.

Dies bestätigt, dass das Katana durch geschickte Kombination von Materialien mit unterschiedlichen Härtegraden hergestellt wird.

Als nächstes wollen wir den anderen Schlüsselfaktor hinter dem „kein Brechen, kein Verbiegen”-Merkmal des Katana erkunden: Kontrolle der Abkühlgeschwindigkeit.

Kontrolle der Abkühlrate beim Abschrecken

Was ist Abschrecken？

Sobald der Konstruktionsprozess（bekannt als Tsukurikomi）abgeschlossen ist – die Kombination von hartem Kawagane und weichem Shingane, Erhitzen und Hämmern in die Form eines Katana – durchläuft das Schwert einen kritischen Schritt namens Abschrecken.

In diesem Prozess wird das auf etwa 800 °C erhitzte Katana durch Eintauchen in Wasser schnell abgekühlt. Diese plötzliche Abkühlung wandelt die innere Struktur des Stahls um und verleiht der Klinge die spezifischen physikalischen Eigenschaften, die für ein funktionales und haltbares japanisches Schwert erforderlich sind.

Wie sich Stahl mit der Temperatur verändert

Stahl durchläuft strukturelle Veränderungen je nach seiner Temperatur.

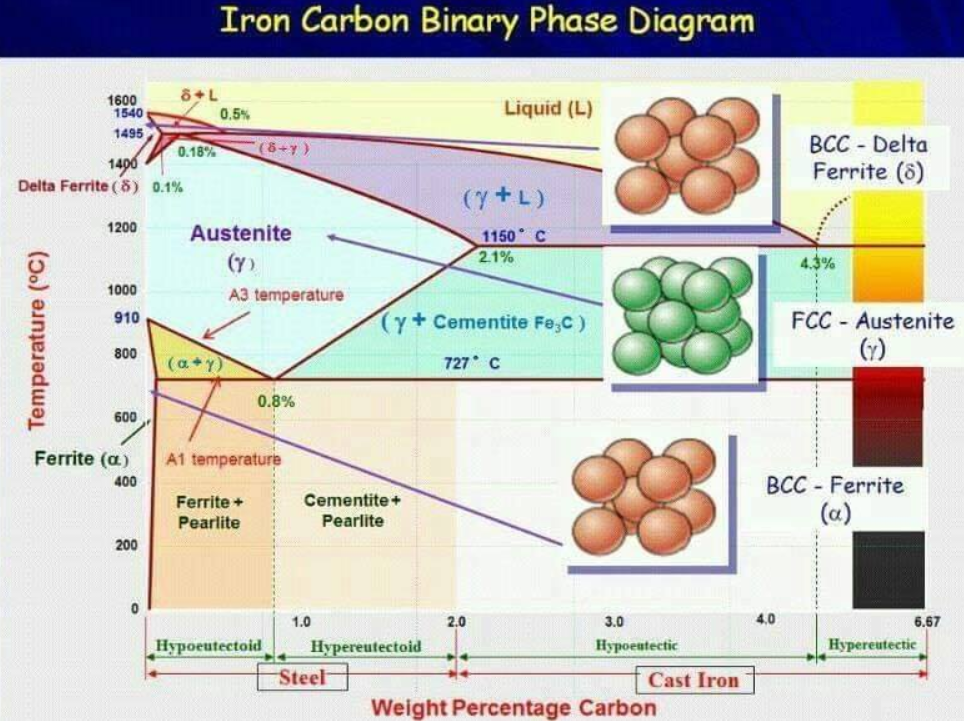

Bei Raumtemperatur besteht die Mikrostruktur bei einem Kohlenstoffgehalt unter 0,765 % aus Ferrit + Perlit. Wenn der Kohlenstoffgehalt 0,765 % übersteigt, wird die Struktur zu Perlit + Zementit. Ferrit enthält sehr wenig Kohlenstoff und ist eine weiche, leicht verformbare Phase.

Wenn der Stahl über 727 °C erhitzt wird, erscheint eine neue Phase namens Austenit. Diese Struktur kann bis zu 2 % Kohlenstoff lösen und existiert nicht bei Raumtemperatur.

Anders als Ferrit, das eine kubisch-raumzentrierte（BCC）-Kristallstruktur hat und nur eine geringe Menge Kohlenstoff lösen kann, hat Austenit eine kubisch-flächenzentrierte（FCC）-Struktur, die bedeutend mehr Kohlenstoff aufnehmen kann.

Wenn Austenit abkühlt und sich wieder in Ferrit umwandelt, wird der überschüssige Kohlenstoff, der nicht im BCC-Gitter gehalten werden kann, ausgeschieden und fällt als Zementit（Eisenkarbid）aus.

Wenn der Austenit jedoch schnell abgekühlt wird, wandelt er sich in eine Struktur namens Martensit um. Bei diesem schnellen Abkühlprozess werden Kohlenstoffatome in einem übersättigten BCC-Gitter gefangen, was die Kristallstruktur verzerrt. Diese Verzerrung verleiht dem Martensit seine außergewöhnliche Härte.

Diese Härte des Martensits ist genau das, was wir für die Schneidkante des Katana nutzen wollen. Daher wird es notwendig, nur die Kante schnell abzukühlen, um Martensit zu bilden, während der Rest der Klinge langsamer abkühlt. Aber wie wird eine solche präzise Kontrolle erreicht?

Kontrolle der Abkühlrate

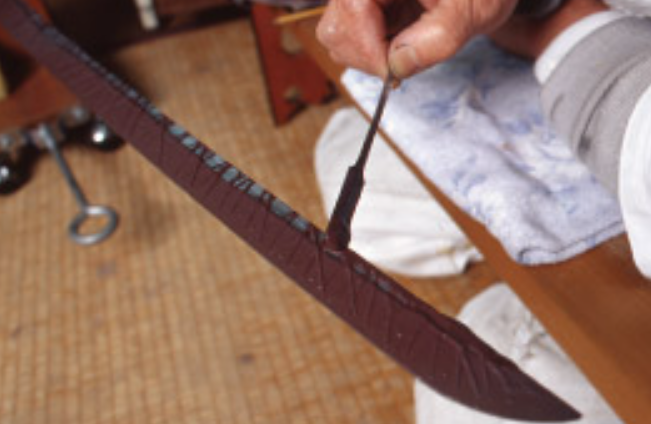

Beim Abschreckprozess eines japanischen Katana wird eine spezielle Tonmischung namens Yaki-Ba-Tsuchi – eine Kombination aus Ton, Holzkohlenpulver und anderen Materialien – vor dem Erhitzen auf die Klinge aufgetragen.

Durch Auftragen einer dünneren Schicht auf die Kante, die härter werden soll, und einer dickeren Schicht auf den Rest der Klinge, können Handwerker die Abkühlrate verschiedener Teile des Schwertes kontrollieren.

Diese Tonanwendung reguliert nicht nur, wie schnell jeder Teil abkühlt, sondern bestimmt auch die Form des Hamon – die Härtungslinie, die nach dem Abschrecken auf der Klinge erscheint. Damit ist die Verwendung von Yaki-Ba-Tsuchi sowohl funktional als auch ästhetisch entscheidend und verleiht jedem Schwert seinen einzigartigen Charakter und seine Leistung.

Was bedeutet die einzigartige Krümmung des Katana？

Ein Nebenprodukt des kontrollierten Abkühlens？

Es wird oft gesagt, dass das japanische Katana die einzige Klingenwaffe der Welt ist, die aus geschichtetem Material hergestellt wird und eine ausgeprägte Krümmung aufweist. Warum hat das Katana also diese einzigartige Kurve?

Tatsächlich wird die Krümmung als Nebenprodukt des Abschreckprozesses angesehen, den wir zuvor besprochen haben.

Wie wir gesehen haben, wird die Kante der Klinge schnell abgekühlt, wodurch sie sich in Martensit umwandelt, während der Rücken（Mune）langsamer abkühlt und Strukturen wie Perlit, Zementit und Ferrit entstehen. Da Martensit ein größeres spezifisches Volumen als diese anderen Strukturen hat, biegt sich die Klinge beim Abkühlen natürlich zum Rücken hin.

In（a）wird eine dünne Schicht Yaki-Ba-Tsuchi auf die Kante der Klinge aufgetragen, was eine schnelle Abkühlung und martensitische Transformation verursacht. Diese Transformation führt zur Ausdehnung und ergibt die charakteristische Krümmung zum Rücken hin, wie in（b）gezeigt. Dies erklärt, wie die einzigartige Kurve des Katana entsteht.

Es gibt verschiedene Theorien bezüglich der Ursache dieser Krümmung, aber ein bemerkenswertes Beweisstück, das die Martensit-Ausdehnungstheorie unterstützt, ist folgendes: Als ein Katana-förmiges Prüfstück aus austenitischem Edelstahl（der keine martensitische Transformation durchläuft）abgeschreckt wurde, entstand keine Krümmung. Dies verleiht der Idee, dass die Kurve des Katana das Ergebnis der martensitischen Transformation und ihrer damit verbundenen Volumenausdehnung ist, starke Glaubwürdigkeit.

Krümmung erhöht die Zähigkeit

Die Krümmung des Katana ist nicht nur ein Nebenprodukt des Abschreckprozesses – sie trägt tatsächlich zur mechanischen Festigkeit der Klinge bei.

Da sich die Kante der Klinge durch die martensitische Transformation ausdehnt, wird sie durch den Rücken（der sich nicht so stark ausdehnt）eingeschränkt. Diese Einschränkung zwingt die Kante, sich nach außen zu biegen, erzeugt die charakteristische Krümmung und induziert eine erhebliche Druckrestspannung in der Schneidkante.

Diese Druckspannung erstreckt sich über die gesamte Oberfläche der Klinge und erhöht die Zähigkeit des Katana. Zähigkeit bezieht sich auf den Widerstand des Metalls gegen Rissbildung oder Bruch unter äußeren Kräften – eine Schlüsseleigenschaft, die sicherstellt, dass die Klinge nicht leicht bricht oder sich verformt.

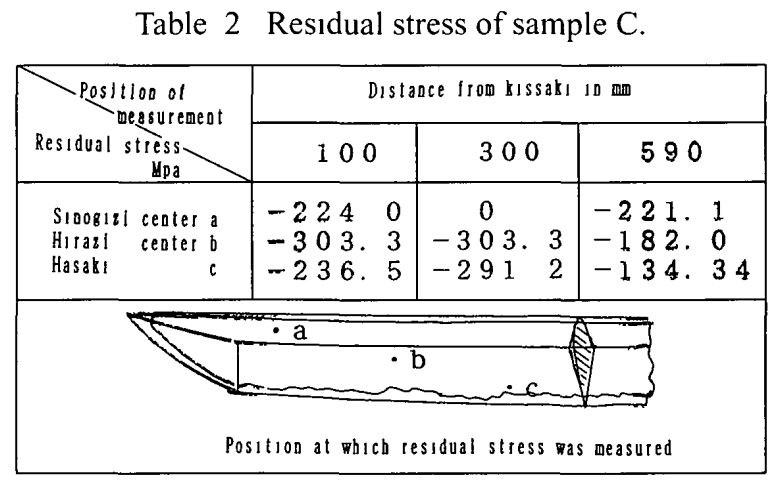

Betrachten Sie die experimentellen Ergebnisse zur Messung der Restspannung in einem japanischen Katana:

Obwohl die Messung am Punkt 300 mm von der Spitze（Kissaki）unerwartet niedrige Druckrestspannung zeigte, wies der Rest der Klinge durchgehend Druckspannung über ihre Oberfläche auf.

Diese durch die Krümmung induzierte Druckrestspannung ist ein weiterer entscheidender Faktor, der das Katana befähigt, seine legendäre Kombination aus Flexibilität und unzerbrechlicher Stärke zu erreichen – und damit das Ideal einer Klinge zu erfüllen, die „sich nicht verbiegt, nicht bricht und gut schneidet.”

Krümmung verbessert auch die Schneidleistung！？

Aber warten Sie – die Vorteile der Krümmung hören hier nicht auf. Unglaublich, aber die Krümmung eines japanischen Katana trägt auch direkt zu seiner Schneidleistung bei.

Beim Schneiden durch ein Material macht eine Zieh- oder Zugbewegung – auf Japanisch Hikikiri genannt – das Schneiden erheblich einfacher.（Wenn Sie sich für die Wissenschaft hinter der Schärfe selbst interessieren, laden wir Sie ein, unseren detaillierten Artikel über Das Geheimnis der Schärfe des authentischen Katana zu lesen.）

Dank seiner Krümmung erleichtert das Katana diesen Zugschnitt natürlich viel effektiver als eine gerade Klinge. Kurz gesagt: Die weltbekannte Schärfe des japanischen Katana ist zum Teil auf seine Krümmung zurückzuführen.

Aus praktischer Sicht ermöglicht die Krümmung des Katana auch ein schnelles Ziehen und Schneiden in einer fließenden Bewegung – ein entscheidender Vorteil im Kampf. Stellen Sie sich einen berittenen Krieger oder ein Duell zwischen Samurai vor: Ein einziger, entscheidender Schlag direkt aus der Scheide könnte das Ergebnis bestimmen. Die Krümmung des Katana macht einen solchen Angriff nicht nur möglich, sondern natürlich und effizient.

Als Randbemerkung: Der Autor ist ein Fan des japanischen Samurai-Manga Rurouni Kenshin, in dem die ultimative Technik des Protagonisten ein mächtiges Battōjutsu（Schwertziehtechnik）ist, das direkt aus der Scheide entfesselt wird. Ich kann nicht umhin zu fragen, ob echte historische Samurai in kritischen Kampfmomenten ebenfalls auf solche entscheidenden, blitzschnellen Schläge verließen.

Die Intelligenz und Handwerkskunst, die im japanischen Katana stecken, ist nichts weniger als erstaunlich – von Materialkombinationen und präziser Kontrolle der Abkühlraten bis hin zur strukturellen Krümmung, die sowohl Zähigkeit als auch Schärfe verbessert, und schließlich zu Kampftechniken, die die einzigartige Form voll ausnutzen.

Das japanische Katana ist wahrlich ein Wunder der Metallurgie und des Kampfdesigns. Ich freue mich darauf, die faszinierende Welt des japanischen Schwertes weiter zu erkunden – ein kulturelles und kriegerisches Meisterwerk, das es nirgendwo sonst auf der Welt gibt.

Quellenangaben

Naohiko Sasaki and Tadashi Momono(2007). Changes in Carbon Content of Materials of the Japanese Sword under Traditional Forging Process

Hideo Hoshi and Minoru sasaki (2007). Metallurgical Research on Japanese Swords – Focusing on Swords for Practical Use –

Kyozo Arimoto(2017). Changes in Research on the Curvature Phenomenon of Japanese Swords

Takuya Oba(2019). Metal Crystallography from Viewpoint of Tatara

STUDYMETA.COM
