Vom japanischen Katana wird oft gesagt, dass es die einzige Klinge der Welt ist, die wirklich das ideale Dreigestirn erreicht: unzerbrechlich, unverbiegbar und messerscharf.

Was macht das möglich? Viele Experten verweisen auf die charakteristische Krümmung des Katana. Aber unter dieser eleganten Form verbirgt sich ein erstaunlich komplexer Prozess, der die Kombination von Materialien mit unterschiedlichen Härtegraden und die präzise Kontrolle der Abkühlgeschwindigkeiten während der Wärmebehandlung umfasst. Diese Techniken zusammen erzeugen eine Klinge von außergewöhnlicher Schärfe und Haltbarkeit – wohl unübertroffen auf der ganzen Welt.

Weitere Details zur funktionalen Rolle der Krümmung finden Sie in unserem vorherigen Artikel:

Mit Absicht gekrümmt: Die verborgene Funktion der Form des authentischen Katana

Dass eine solche handwerkliche Meisterleistung in einer Zeit ohne moderne Ausrüstung erzielt werden konnte, ist nichts weniger als ein Wunder.

In diesem Artikel tauchen wir in die metallurgische Struktur im Inneren der Klinge ein, um aufzudecken, was wirklich auf mikroskopischer Ebene als Ergebnis dieses außergewöhnlichen Herstellungsprozesses geschieht.

Klingenmétallurgie am Beispiel japanischer Küchenmesser

Vergleich von Messerstrukturen

Die Handwerkskunst des japanischen Schwertes lebt in der Neuzeit fort. Während westliche Küchenmesser typischerweise aus einem einzigen Stahltyp durchgehend hergestellt werden, werden viele japanische Messer sorgfältig aus einer Kombination verschiedener Materialien geschmiedet.

Das Konzept hinter japanischen Messern folgt demselben Prinzip wie das Katana: Ein weicher Stahlkern sorgt für Zähigkeit, während eine harte Stahlschneide Schärfe und Schneidleistung gewährleistet.

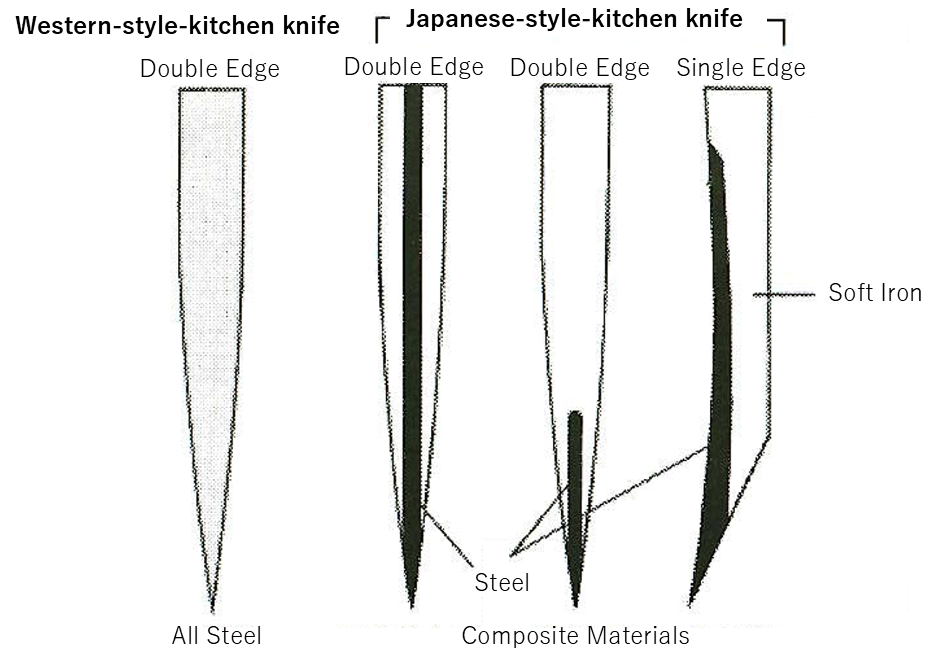

Wie hier gezeigt, werden westliche Messer im Allgemeinen aus einem einheitlichen Stahlstück hergestellt. Im Gegensatz dazu gibt es bei japanischen Messern mehrere geschichtete Konfigurationen:

• Dreilagige Laminate mit weichem Eisen und hartem Stahl
• Ein weicher Eisenkörper mit einer Stahlschneide
• Oder weiche Eisenkörper mit hartem Stahl auf einer Seite

Diese Variationen spiegeln eine tiefe Tradition metallurgischer Weisheit wider, die darauf ausgelegt ist, ein ideales Gleichgewicht zwischen Stärke, Schärfe und Widerstandsfähigkeit zu erreichen.

Mikrostrukturanalyse eines japanischen Küchenmessers

Lassen Sie uns nun einen genaueren Blick auf die innere Struktur eines japanischen Küchenmessers werfen, wie sie unter dem Mikroskop beobachtet wird. In dieser Studie wurde ein Deba-Bōchō verwendet, eine der beliebtesten Arten einseitig geschliffener japanischer Küchenmesser.

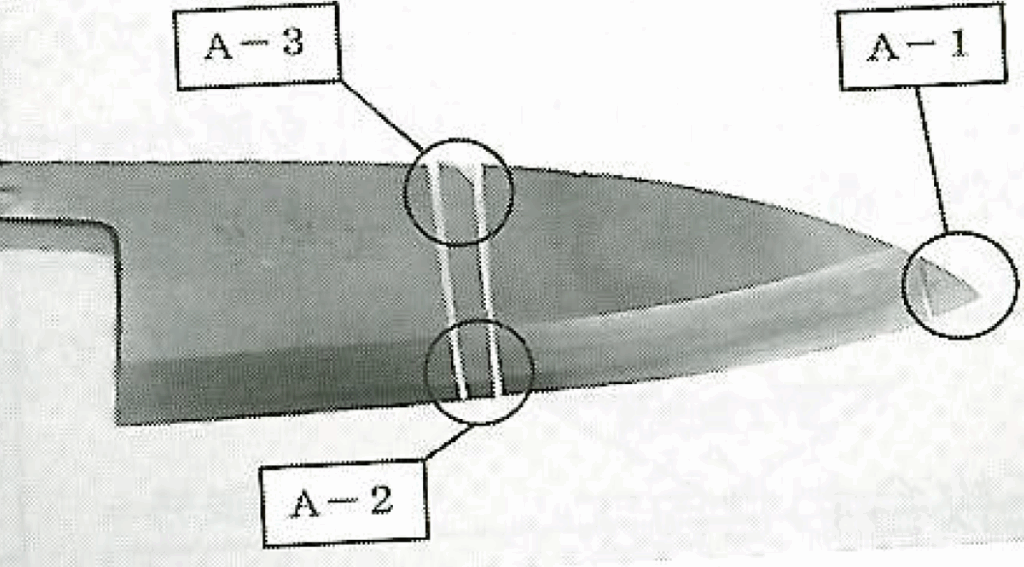

Proben wurden sowohl aus der Mitte der Klinge als auch aus der Spitze（Kissaki） für die Analyse entnommen.

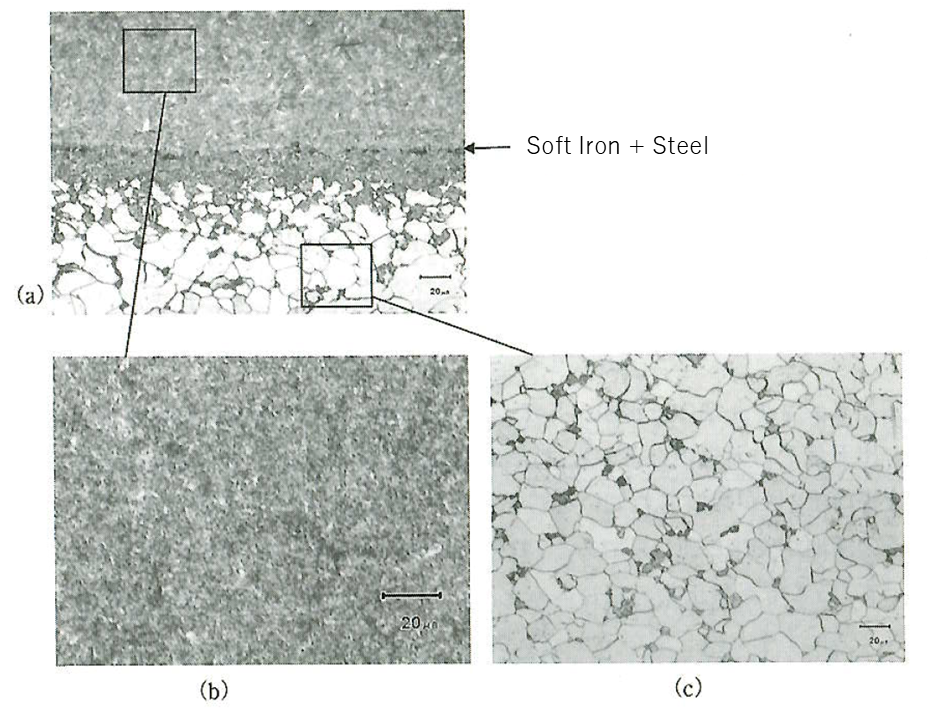

Dieses Bild zeigt eine mikroskopische Ansicht（500-fache Vergrößerung）der Probe, die von der Klingenspitze entnommen wurde.

In Foto（a）sind deutlich zwei verschiedene Bereiche erkennbar: der obere Abschnitt aus hartem Stahl und der untere Abschnitt aus weichem Eisen.

Foto（b）ist eine vergrößerte Ansicht des Hartstahlbereichs. Der Kohlenstoffgehalt beträgt hier etwa 1,1–1,3 %, und die primäre Phase ist Martensit.

Foto（c）zeigt den Weicheisenbereich, der eine Ferrit + Perlit-Struktur aufweist, wobei Perlit etwa 5–8 % des beobachteten Bereichs ausmacht.

An der Grenzfläche zwischen Stahl und Weicheisen sind **Karbide（wahrscheinlich Fe₃C）**sichtbar. Diese scheinen das Ergebnis der Kohlenstoffdiffusion vom kohlenstoffreichen Stahl in das kohlenstoffarme Eisen zu sein, was einen Kohlenstoffkonzentrationsgradienten erzeugt. Dies führte wahrscheinlich zu einer partiellen martensitischen Transformation in Bereichen nahe der Ferritgrenzfläche.

Mit diesem grundlegenden Wissen über japanische Küchenmesser wenden wir uns nun dem Katana selbst zu. Wie die Tradition besagt: Ist es wirklich durch die Kombination verschiedener Materialien und die Kontrolle der Abkühlraten konstruiert? Lassen Sie uns die innere Struktur des Katana untersuchen und sehen, was die Beweise zeigen.

Analyse der Mikrostruktur des japanischen Katana

Strukturanalyse von vier japanischen Schwertern

Lassen Sie uns nun die Makrostruktur und Mikrostruktur authentischer Katanas untersuchen. Diese Studie analysierte die innere Zusammensetzung der folgenden vier Katanas:tanas:

Schmied	Herstellungsjahr	Abstand von Hamachi (mm)	Anmerkungen
備州長舩政光/Bishū Osafune Masamitsu	1382	30	Stark poliert; ein Teil des Shingane（Kernstahl）ist freigelegt
近江大掾藤原忠廣/Ōmi Daijō Fujiwara Tadahiro	1678	190	Als Ō-wazamono（außergewöhnlich scharf）bewertet
奥和泉守忠重/Oku Izumi no Kami Tadashige	1657~1720	90	Als Ryō-wazamono（sehr scharf）bewertet
平安城藤原國継/Heianjō Fujiwara Kunitsugu	1656	200	Bekannt für ein grobes Kornmuster

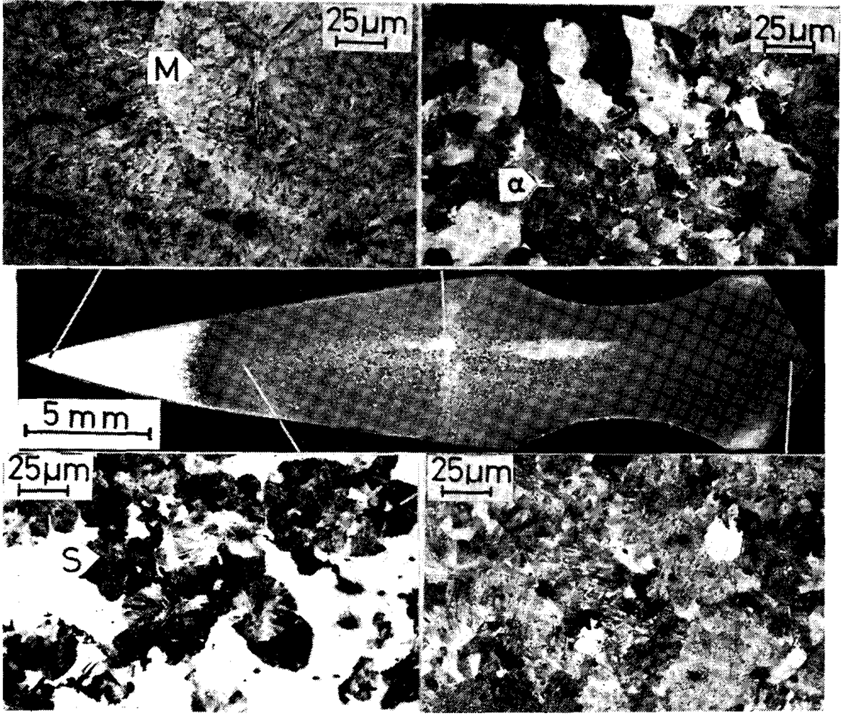

Masamitsu — Makro- & Mikrostruktur

T = Troostit

M = Martensit

S = Sorbit

α = Ferrit

Die Schneide besteht aus Martensit, geht in einen Bereich aus Troostit + Martensit über und wird tiefer in der Klinge ferritreich. Im Kern（Shingane） wird sehr wenig Perlit beobachtet, was auf eine kohlenstoffarme Zusammensetzung hinweist. In Richtung Mune（Rücken） kehrt die Struktur zu einer kohlenstoffreichen Phase zurück und zeigt eine Mischung aus Ferrit und Sorbit.

Diese Struktur – martensitische Schneide, ferritischer Kern und ein aus Ferrit und Sorbit bestehender Rücken – ist ein Lehrbuchbeispiel für das traditionelle metallurgische Design des japanischen Katana.

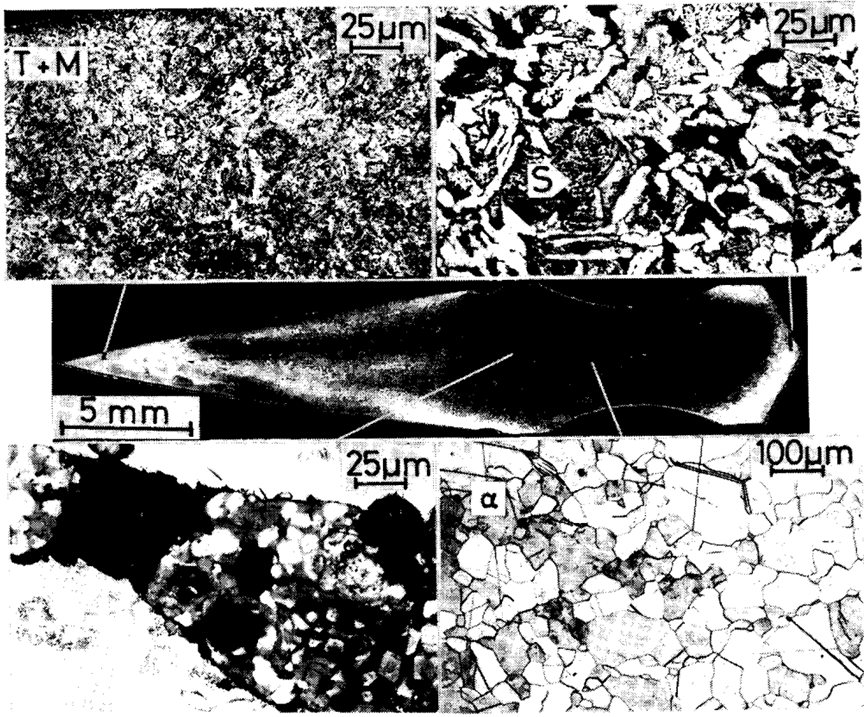

Tadahiro — Makro- & Mikrostruktur

Der Schneidebereich zeigt Martensit, die Seite zeigt Troostit, der Kern besteht aus Ferrit, und der Rücken setzt sich aus Sorbit zusammen.

Diese klar definierte Trennung demonstriert ein klassisches Beispiel einer idealen Katana-Struktur.

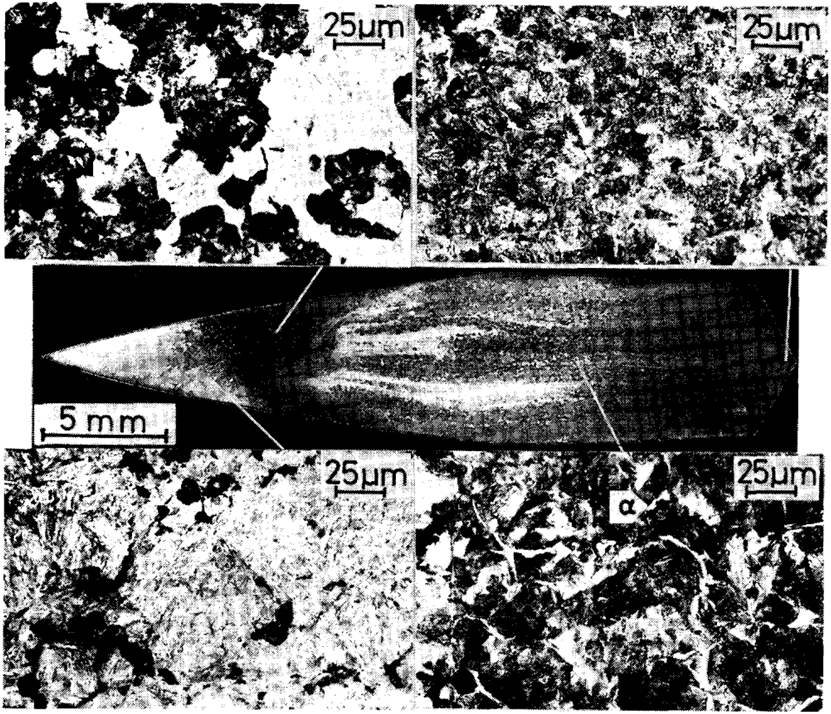

Tadashige — Makro- & Mikrostruktur

Während der Schneidebereich aus Martensit besteht, ist seine nadelförmige Struktur im Vergleich zu den anderen gröber. Darunter liegt Sorbit, und in der Makrostruktur ist ein weißer Bereich nahe der Mitte sichtbar, der wahrscheinlich Perlit mit verstreutem Ferrit entspricht.

Erneut geht die Struktur von einer harten martensitischen Schneide zu einem weicheren sorbitischen Rücken über – was den ausgewogenen Härtegradienten veranschaulicht, der für das japanische Schwert typisch ist.

Kunitsugu — Makro- & Mikrostruktur

Die Makrostruktur zeigt einen dunklen Bereich nahe der Schneide, der reich an Troostit ist, aber auf beiden Seiten dieses Bereichs wurden keine signifikanten strukturellen Veränderungen beobachtet. Insgesamt erscheint der Stahl kohlenstoffreich, wobei die Mitte eine perlitische Struktur mit etwas Ferrit enthält, während der Rücken überhaupt kein Ferrit aufweist.

In diesem Fall haben wir den für die meisten japanischen Schwerter charakteristischen typischen Gradienten in Struktur und Härte von Schneide zu Rücken nicht beobachtet.

Bisher haben wir die innere Struktur des japanischen Katana untersucht.

Als nächstes werden wir den Kohlenstoffgehalt und seine Variation in der gesamten Klinge erkunden.

Kohlenstoffgehalt und Härteverteilung in verschiedenen Abschnitten des Katana

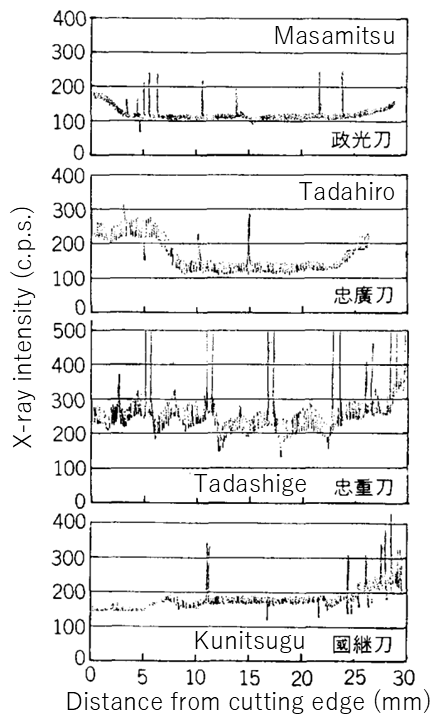

Um den Kohlenstoffgehalt in verschiedenen Teilen jedes Schwertes zu analysieren, wurde eine Röntgenanalyse durchgeführt. Da höhere Röntgenintensität einem höheren Kohlenstoffgehalt entspricht, ermöglicht diese Methode die Visualisierung der Kohlenstoffverteilung über die Klinge.

Die Ergebnisse sind unten zusammengefasst:

Masamitsu

Schneide（Hagane）: ~170 cps

Kern（Shingane）: ~110 cps

Rücken（Mune）: ~150 cps

Insgesamt weist Masamitsu im Vergleich zu den anderen Schwertern eine kohlenstoffärmere Zusammensetzung auf. Die kohlenstoffreiche Schneideschicht erstreckt sich nur 2–3 mm von der Klingenspitze, was relativ kurz ist. Strukturell demonstriert es jedoch eindeutig das klassische japanische Schwertdesign, bei dem ein weicher Kern von härterem Stahl an Schneide und Rücken umschlossen wird.

Tadahiro

Schneide: ~250 cps

Kern: ~125 cps

Rücken: ~200 cps

Jeder Bereich ist klar differenziert, und die äußere Hülle zeigt einen besonders hohen Kohlenstoffgehalt. Die Schneideschicht erstreckt sich auf etwa 6 mm, was sie bemerkenswert dick macht.

Dieses Schwert ist ein ideales Beispiel für traditionelle Katana-Konstruktion, mit einem weichen Kern, der von härterem Außenstahl geschützt wird – vorbildlich für das Verständnis der metallurgischen Prinzipien hinter japanischen Schwertern.

Tadashige

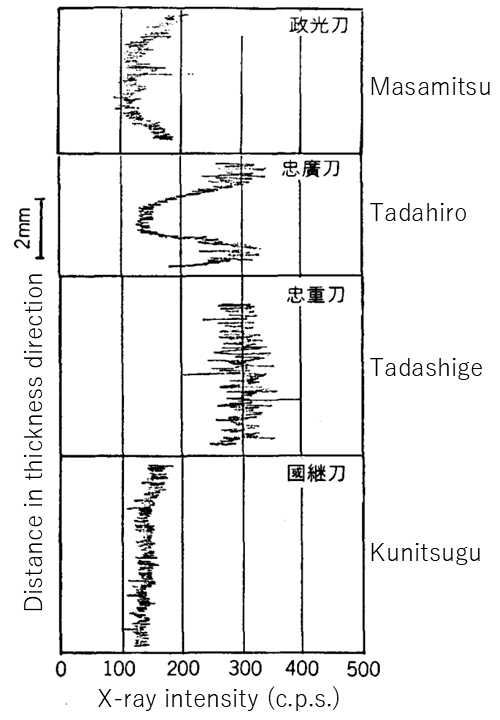

Dieses Schwert zeigt einen durchgehend hohen Kohlenstoffgehalt mit minimaler Variation zwischen Schneide und Kern.

Darüber hinaus treten repetitive Schwankungen im Kohlenstoffgehalt alle 2–3 mm auf, die wahrscheinlich die Spuren des wiederholten Faltens und Schmiedens（Orikaeshi-Tanren） sind.

Kunitsugu

Der Kohlenstoffgehalt nimmt zum Rücken hin zu, aber es ist kein signifikanter Unterschied im Kohlenstoffgehalt zwischen Kern und äußerer Hülle erkennbar.

Dies deutet auf eine Struktur hin, die von der traditionellen japanischen Methode der Kombination von weichem und hartem Stahl abweicht.

Zur Perfektion geschmiedet: Die verborgene Wissenschaft hinter dem Katana

Das japanische Katana ist das Ergebnis eines bemerkenswert ausgeklügelten Herstellungsprozesses – der Kombination mehrerer Stahlarten mit präziser Kontrolle der Abkühlraten.

Dank dieses Prozesses verwandelt sich die Klingenschneide in Martensit, während der Rücken Strukturen wie Perlit, Zementit und Ferrit entwickelt. Diese komplexe Mikrostruktur ermöglicht es dem Katana, das legendäre Dreigestirn zu erreichen: unzerbrechlich, unverbiegbar und messerscharf – eine Kombination, die von keiner anderen Klinge der Welt erreicht wird.

Es gab lange Zeit eine Frage: Spiegelt das Endprodukt wirklich diese beabsichtigte Struktur wider?

Durch diese Analyse konnten wir bestätigen, dass die Klingenschneide tatsächlich aus Martensit besteht, während der Rücken Perlit, Zementit und Ferrit zeigt – genau das, was traditionelle Schmiedetechniken zu erreichen anstreben.

Die Kohlenstoffverteilungsanalyse zeigte weiter, dass Schwerter wie Masamitsu und Tadahiro eindeutig eine Verbundstruktur demonstrieren, mit einem kohlenstoffarmen Kern, der von kohlenstoffreichen Schneide- und Hüllschichten umschlossen wird – ein Lehrbuchbeispiel klassischer Katana-Konstruktion.

Tadashige hingegen schien aus gefalteten Schichten aus hoch- und kohlenstoffarmem Stahl hergestellt zu sein – eine Technik, die an Damaszenerstahl erinnert. Obwohl die Methode leicht abweicht, entspricht die resultierende Struktur noch den Erwartungen einer hochwertigen japanischen Klinge.

Andererseits zeigte Kunitsugu ein einzigartiges Profil: Der Kohlenstoffgehalt nahm zum Rücken hin zu, und es gab keinen klaren Unterschied im Kohlenstoffgehalt zwischen Kern und äußeren Schichten. Dies deutet auf eine Mikrostruktur hin, die von den traditionellen Erwartungen abweicht, obwohl dieses Ergebnis natürlich nur für dieses spezifische Schwert gilt – jedes Katana muss individuell betrachtet werden.

Für leidenschaftliche Liebhaber japanischer Schwerter wäre es faszinierend, die innere Struktur jeder Klinge bei der Wertschätzung zu untersuchen.

Natürlich ist es nicht möglich, solch wertvolle Artefakte für wissenschaftliche Studien aufzuschneiden. Aber vielleicht ist eine der größten Freuden beim Sammeln und Bewundern von Katanas das Gefühl des Staunens – die Frage:

„Was könnte im Inneren dieser Klinge vor sich gehen?”

In diesem Geheimnis liegt ein Teil des zeitlosen Reizes des Katana.

Quellenangaben

Toshio Kato, Kentaro Asakura(2013). 刃物あれこれ

Tsuneo Takahashi, Takeshi Murakami, Senri Okada and Norihisa Fujii(1985). Discovering New Aspects in a Japanese Sword
